オプションノズル

　

使用温度範囲	-5〜60℃

※嵐ノズル、マシンガンノズルを除く

スタンダードノズル

型式	接続ねじ(T)	A	F1	F2	H	材質
DN-STN	G1/8	28	5	1.8	14	真鍮

　

ロングノズル

型式	接続ねじ(T)	A	C	F	H	材質
DN-1N	G1/8	100	6	3	13	真鍮
DN-3N		300	6	3	13
DN-5N		500	6	3	13	鉄

部品の長さ(A)は購入時期により若干の差異があります。
500mmの材質鉄は在庫が無くなり次第、真鍮に切り替わります。

　

流量調整付ノズル

型式	接続ねじ(T)	F1	F2	H	材質
DN-RN	G1/8	5.6	1.8	14	真鍮

　

流量調整付ロングノズル

型式	接続ねじ(T)	A	C	F	H	材質
DN-1RN	G1/8	100	7	2	14	真鍮
DN-3RN		300	7	2	14
DN-5RN		500	5	3	13

　

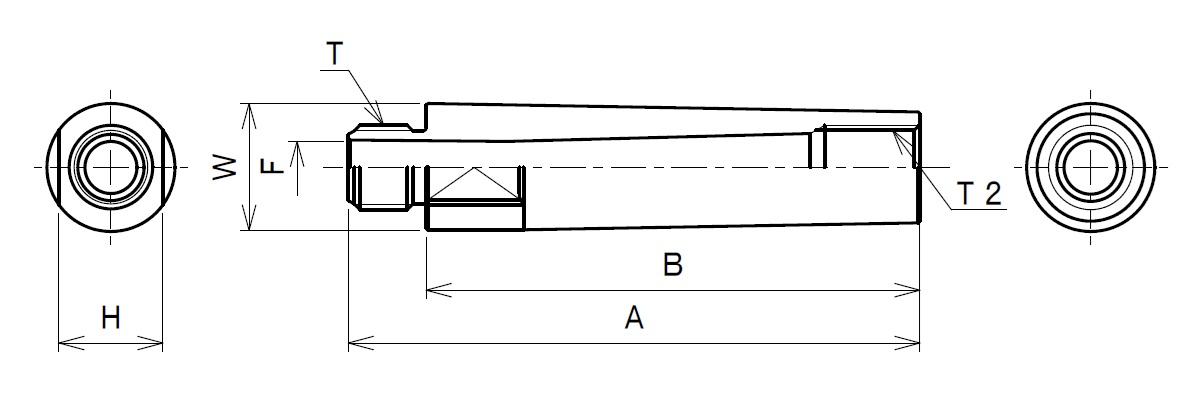

ロングノズルアダプターnew

先端にG1/8の めねじがついてるので、他のオプションノズル(嵐、増幅ノズルなど)を先端に取り付けることが可能です。

型式	接続ねじ(T1)	接続ねじ(T2)	A	材質
DN-1N-AD	G1/8	G1/8	100	真鍮
DN-3N-AD			300
DN-5N-AD			500	鉄

部品の長さ(A)は購入時期により若干の差異があります。
500mmの材質鉄は在庫が無くなり次第、真鍮に切り替わります。

　

増幅ノズル

型式	特徴	接続ねじ(T)	A	F	W	材質
FSN	約2.5倍に増幅	G1/8	55	5.6	23	アルミ

　

型式	特徴	接続ねじ(T)	A	F	W	材質
FMN	約3倍に増幅	G1/8	84	5.6	27	アルミ

　

ソフトノズル

型式	接続ねじ(T)	A	F	H	材質
DN-SN	G1/8	31	5	12	真鍮

　

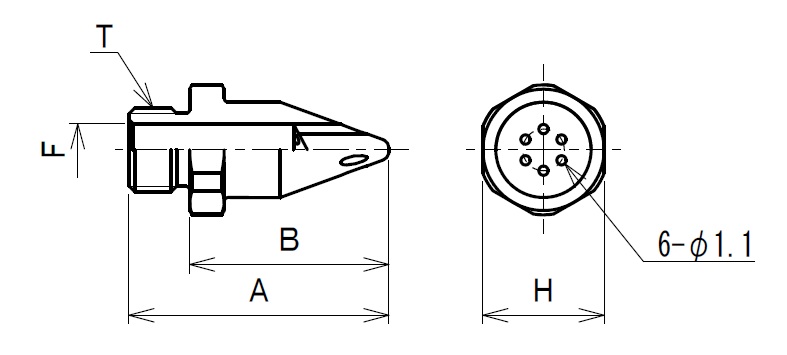

サイレントノズル

多穴により静かなノズルです。自社製品のFMNとくらべて20%静音性に優れています。
ノズル側面から噴出された空気は、コアンダ効果により、近くの壁に引き寄せられ前方へと集中します。

型式	接続ねじ(T)	A	φF	H	材質
DN-SLN	G1/8	26	6	14	真鍮

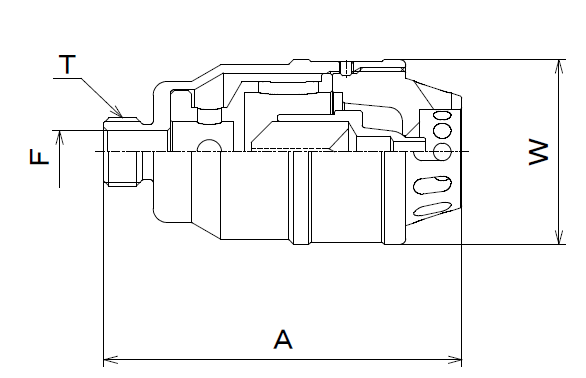

嵐

ブロー中にダスターを左右に振る必要がありません。間欠波動が効率よく水切りをお手伝いします。

安全性に配慮し、噴出し部が完全密着しない構造になっています。

型式	接続ねじ(T)	A	F	W	使用圧力	使用温度	材質
10K-ARS	G1/8	51	6	26.3	0.4MPa〜0.8MPa	5℃〜60℃	アルミ、ステンレス、樹脂

マシンガンノズルnew　　特許取得済み[特許6730070号]

空圧によりバルブの開閉を自動的且つ連続的に繰りかえし、エアーを間欠的に吐出するノズルです。
エアーを連続して間欠的に圧縮空気を吐出しますので、ノズル孔を除塵する相手材に向けたままで良くノズル孔を振る必要が有りません。
又、「捨てエアー」も発生せず効率よく除塵することができます。

安全性に配慮し、噴出し部が完全密着しない構造になっています。

型式	接続ねじ(T)	A	F1	F2	W	使用圧力	使用温度	材質
10K-MCR	G1/8	69.5	6	2.5	16	0.4MPa〜0.8MPa	5℃〜60℃	アルミ、樹脂、真鍮、ステンレス
