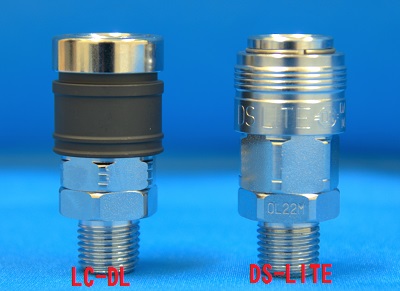

DS-LITE LCソケット
【特徴】
- LCソケットをDS-LITEサイズに小型化しました。
- ソケット先端部に固定のリングが付いているため、不意な誤動作を防止できます。
| 本体材質 | 鋼鉄 |
|---|---|
| 最高使用圧力 | 1.5MPa |
| 耐圧力 | 2.0MPa |
| シール材質 | ニトリルゴム |
| 使用温度範囲 | -20℃ 〜+60℃ |
回り込み解除用のタグ(非表示)
回り込み解除用のタグ(非表示)
| 型式 | ネジサイズ(T) | A | φD | φF | H | 重量(g) |
|---|---|---|---|---|---|---|
| LC-OL21M | R 1/8 | 47 | 23 | 5 | 19 | 68 |
| LC-OL22M | R 1/4 | 49 | 23 | 7.5 | 19 | 70 |
| LC-OL23M | R 3/8 | 50 | 23 | 8 | 19 | 78 |
| LC-OL24M | R 1/2 | 53 | 23 | 13 | 21 | 88 |
回り込み解除用のタグ(非表示)
回り込み解除用のタグ(非表示)
| 型式 | ネジサイズ(T) | A | φD | H | 重量(g) |
|---|---|---|---|---|---|
| LC-OL21F | Rc 1/8 | 45 | 23 | 19 | 78 |
| LC-OL22F | Rc 1/4 | 49 | 23 | 19 | 81 |
| LC-OL23F | Rc 3/8 | 51 | 23 | 21 | 86 |
| LC-OL24F | Rc 1/2 | 51.5 | 23 | 26 | 106 |
回り込み解除用のタグ(非表示)
回り込み解除用のタグ(非表示)
| 型式 | ホースサイズ | A | φC | φD | φF | H | 重量(g) |
|---|---|---|---|---|---|---|---|
| LC-OL21H | 1/8" | 57 | 7.5 | 23 | 4 | 19 | 68 |
| LC-OL22H | 1/4" | 62 | 9 | 23 | 5 | 19 | 70 |
| LC-OL23H | 3/8" | 65 | 11.3 | 23 | 7.5 | 19 | 75 |
| LC-OL24H | 1/2" | 67 | 15 | 23 | 9 | 19 | 84 |
回り込み解除用のタグ(非表示)
回り込み解除用のタグ(非表示)
| 型式 | ホースサイズ | A | φD | F | H1 | H2 | 重量(g) |
|---|---|---|---|---|---|---|---|
| LC-OL50C | 5.0×8.0 | 52.5 | 23 | 4 | 19 | 14 | 77 |
| LC-OL65C | 6.5×10.0 | 55 | 23 | 5.7 | 19 | 16 | 82 |
| LC-OL85C | 8.5×12.5 | 57.5 | 23 | 6.5 | 19 | 19 | 94 |
| LC-OL110C | 11.0×16.0 | 63.5 | 23 | 9.5 | 23 | 23 | 126 |
回り込み解除用のタグ(非表示)
| 型式 | ホースサイズ | A | φD | F | H1 | H2 | 重量(g) |
|---|---|---|---|---|---|---|---|
| LC-OL50R | 5.0×8.0 | 63 | 23 | 4 | 19 | 14 | 96 |
| LC-OL65R | 6.5×10.0 | 65.5 | 23 | 5.7 | 19 | 16 | 101 |
| LC-OL85R | 8.5×12.5 | 68 | 23 | 6.5 | 19 | 19 | 113 |
| LC-OL110R | 11.0×16.0 | 74 | 23 | 9.5 | 23 | 23 | 152 |
