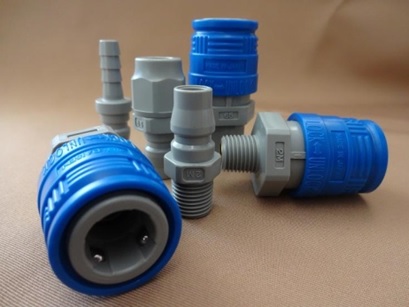

20型プラグ(樹脂)
| オネジプラグ | メネジプラグ | タケノコプラグ |
| ナットプラグ |
| 本体材質 | ポリアセタール（POM） |
|---|---|
| 使用流体 | 空気・水 |
| 耐圧力 | 1.0MPa（圧縮空気使用時） 0.3MPa（水使用時） |
| 使用温度範囲 | 0℃ 〜+60℃ |
回り込み解除用のタグ(非表示)
オネジプラグ
回り込み解除用のタグ(非表示)
| 型式 | ネジサイズ(T) | A | φB | H1 | H2 | L | 重量(g) |
|---|---|---|---|---|---|---|---|
| RJP-2M | R 1/4 | 13 | 7.5 | HEX6 | 16 | 39 | 5 |
| RJP-3M | R 3/8 | 14 | 7.5 | − | 19 | 40 | 6 |
| RJP-4M | R 1/2 | 15 | 7.5 | − | 22 | 42 | 8 |
※H1：RJP-2Mはネジ部内径に六角形状を有しています
メネジプラグ
回り込み解除用のタグ(非表示)
| 型式 | ネジサイズ(T) | A | φB | H | L | 重量(g) |
|---|---|---|---|---|---|---|
| RJP-2FF | G 1/4 | 11.5 | 7.5 | 17 | 32 | 5 |
タケノコプラグ
回り込み解除用のタグ(非表示)
| 型式 | ホースサイズ | A | φB1 | φB2 | φD | L | 重量(g) |
|---|---|---|---|---|---|---|---|
| RJP-2B | 1/4 | 25 | 5 | 7.5 | 16 | 51 | 5 |
| RJP-3B | 3/8 | 27 | 7 | 7.5 | 16 | 52.5 | 6 |
| RJP-4B | 1/2 | 30 | 9 | 7.5 | 18 | 55.5 | 8 |
RJP-2Bはタケノコ部に真鍮製インサート付
ナットプラグ
回り込み解除用のタグ(非表示)
| 型式 | ホースサイズ | A | φB1 | φB2 | H1 | H2 | L | 重量(g) |
|---|---|---|---|---|---|---|---|---|
| RJP-50 | 5.0x8.0 | 16 | 4 | 7.5 | 19 | 19 | 42 | 9 |
| RJP-65 | 6.5x10.0 | 19.5 | 5.5 | 7.5 | 19 | 19 | 45.5 | 10 |
| RJP-70 | 7.0x10.5 | 19.5 | 5.5 | 7.5 | 19 | 19 | 45.5 | 10 |
| RJP-80 | 8.0x12.0 | 21 | 6.5 | 7.5 | 22 | 19 | 48 | 13 |
| RJP-85 | 8.5x12.5 | 21 | 6.5 | 7.5 | 22 | 19 | 48 | 13 |
