ワンタッチソケット(ゴムカバー付)

プラグをソケットに押込むだけのワンタッチ操作で簡単、確実に接続できます。
工場内のエアー配管やエアー工具の接続において、汎用性に優れたソケットです。
(ロータリー機能について:スイベル機能付なので、ホースのよじれを解消できます。)

本体材質 鋼鉄
最高使用圧力 1.5MPa
耐圧力 2.0MPa
シール材質 ニトリルゴム
使用温度範囲 -20℃ 〜 +80℃

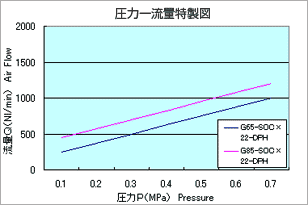

ワンタッチソケット 圧力一流量特製図
回り込み解除用のタグ(非表示)
常圧ワンタッチソケット 断面図
ワンタッチソケット 断面図
回り込み解除用のタグ(非表示)
オネジソケット
オネジソケット 図面
回り込み解除用のタグ(非表示)
型式 ネジサイズ(T) A φD φF H 重量(g)
G21-SOM R 1/8 54 30 5 19 82
G22-SOM R 1/4 58 30 7.5 19 87
G23-SOM R 3/8 59 30 8 19 96
G24-SOM R 1/2 59.5 30 13 21 102
オネジソケット
オネジソケット 図面
回り込み解除用のタグ(非表示)
型式 ネジサイズ(T) A φD φF H 重量(g)
G22-SOML R 1/4 58 30 7.5 19 87
G23-SOML R 3/8 59 30 8 19 95
G24-SOML R 1/2 59.5 30 13 21 101
回り込み解除用のタグ(非表示)





メネジソケット
メネジソケット 図面
回り込み解除用のタグ(非表示)
型式 ネジサイズ(T) A φD H 重量(g)
G21-SOF Rc 1/8 52 30 19 94
G22-SOF Rc 1/4 54 30 19 92
G22-SOFF G 1/4 53 30 19 89
G23-SOF Rc 3/8 58.5 30 21 103
G24-SOF Rc 1/2 59 30 26 124

G22-SOFFはネジの奥に平パッキンを内蔵しておりますので締め付けるだけでシールいたします

メネジソケット
メネジソケット 図面
回り込み解除用のタグ(非表示)
型式 ネジサイズ(T) A φD H 重量(g)
G22-SOFL Rc 1/4 54 30 19 91
G23-SOFL Rc 3/8 58.5 30 21 102
G24-SOFL Rc 1/2 59 30 26 123
回り込み解除用のタグ(非表示)





タケノコソケット
タケノコソケット 図面
回り込み解除用のタグ(非表示)
型式 ホースサイズ A φC φD φF H 重量(g)
G21-SOH 1/8" 64.5 7.5 30 4 19 85
G22-SOH 1/4" 75.5 9 30 5 19 89
G23-SOH 3/8" 79.5 11.3 30 7.5 19 93
G24-SOH 1/2" 79.5 15 30 9 19 106
タケノコソケット
タケノコソケット 図面
回り込み解除用のタグ(非表示)
型式 ホースサイズ A φC φD φF H 重量(g)
G22-SOHL 1/4" 75.5 9 30 5 19 88
G23-SOHL 3/8" 79.5 11.3 30 7.5 19 91
G24-SOHL 1/2" 79.5 15 30 9 19 105
ロータリー機能付タケノコソケット
ロータリー機能付タケノコソケット 図面
回り込み解除用のタグ(非表示)
型式 ホースサイズ A φC φD φF H 重量(g)
G22-SOHR 1/4" 76 9 30 5 19 103
G23-SOHR 3/8" 76 11.3 30 7.5 19 105
G24-SOHR 1/2" 79 15 30 9 19 116
ロック・ロータリー機能付タケノコソケット
ロック・ロータリー機能付タケノコソケット 図面
回り込み解除用のタグ(非表示)
型式 ホースサイズ A φC φD φF H 重量(g)
G22-SOHRL 1/4" 76 9 30 5 19 102
G23-SOHRL 3/8" 76 11.3 30 7.5 19 104
G24-SOHRL 1/2" 79 15 30 9 19 115
回り込み解除用のタグ(非表示)





ナットソケット

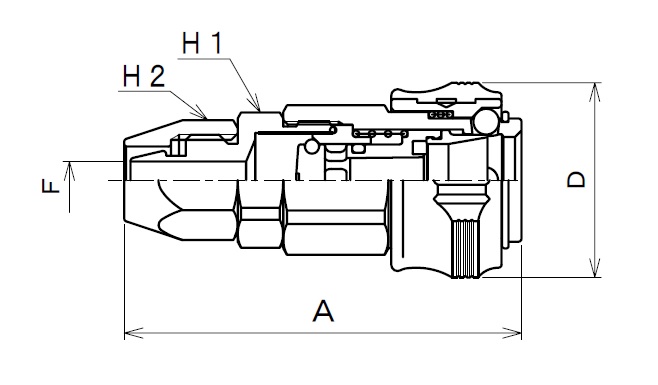

ナットソケット 図面
回り込み解除用のタグ(非表示)
型式 ホースサイズ A φD φF H1 H2 重量(g)
G50-SOC 5.0×8.0 59 30 4 19 14 92
G65-SOC 6.5×10.0 61.5 30 5.7 19 16 97
G70-SOC 7.0×10.5 61.5 30 5.7 19 19 97
G80-SOC 8.0×12.0 64 30 6.5 19 19 109
G85-SOC 8.5×12.5 64 30 6.5 19 19 108
G110-SOC 11.0×16.0 69 30 9.5 21 23 139
ナットソケット
ナットソケット 図面
回り込み解除用のタグ(非表示)
型式 ホースサイズ A φD φF H1 H2 重量(g)
G50-SOCL 5.0×8.0 59 30 4 19 14 91
G65-SOCL 6.5×10.0 61.5 30 5.7 19 16 96
G70-SOCL 7.0×10.5 61.5 30 5.7 19 19 96
G80-SOCL 8.0×12.0 64 30 6.5 19 19 108
G85-SOCL 8.5×12.5 64 30 6.5 19 19 107
G110-SOCL 11.0×16.0 69 30 9.5 21 23 138
ロータリー機能付ナットソケット
ロータリー機能付ナットソケット 図面
回り込み解除用のタグ(非表示)
型式 ホースサイズ A φD φF H1 H2 重量(g)
G50-SOR 5.0×8.0 69 30 4 19 14 110
G65-SOR 6.5×10.0 71.5 30 5.7 19 16 115
G70-SOR 7.0×10.5 71.5 30 5.7 19 16 114
G80-SOR 8.0×12.0 74 30 6.5 19 19 128
G85-SOR 8.5×12.5 74 30 6.5 19 19 127
G110-SOR 11.0×16.0 83.5 30 9.5 21 23 166
ロック・ロータリー機能付ナットソケット
ロック・ロータリー機能付ナットソケット 図面
回り込み解除用のタグ(非表示)
型式 ホースサイズ A φD φF H1 H2 重量(g)
G50-SOL 5.0×8.0 69 30 4 19 14 110
G65-SOL 6.5×10.0 71.5 30 5.7 19 16 115
G70-SOL 7.0×10.5 71.5 30 5.7 19 16 114
G80-SOL 8.0×12.0 74 30 6.5 19 19 128
G85-SOL 8.5×12.5 74 30 6.5 19 19 127
G110-SOL 11.0×16.0 83.5 30 9.5 21 23 166
