製品一覧

フリーソケット

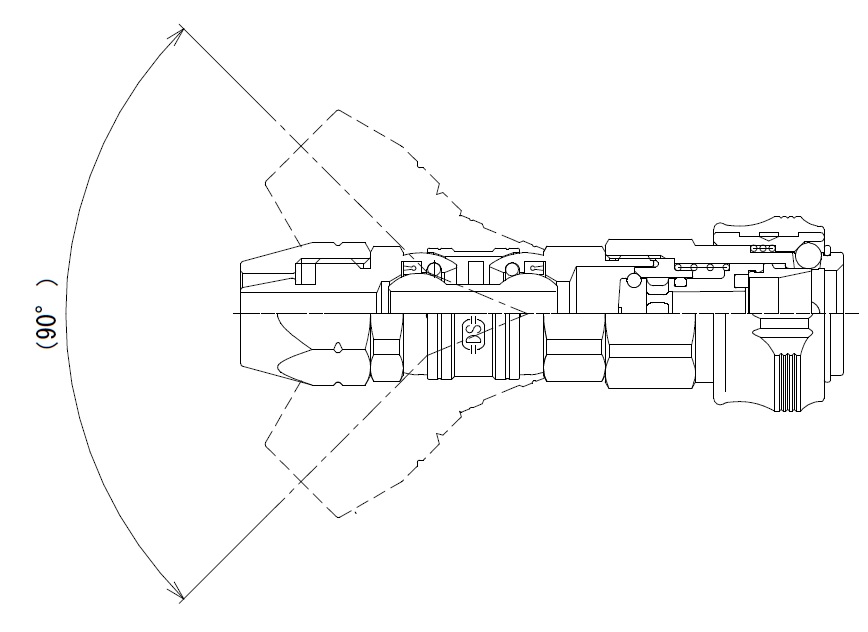

アダプターの先端が全方向に45°傾く画期的な商品です。(全角90°傾きます。) 特許取得済

オネジソケット メネジソケット タケノコソケット
ナットソケット
本体材質 鋼鉄
最高使用圧力 1.5MPa
耐圧力 2.0MPa
シール材質 ニトリルゴム
使用温度範囲 -20℃ 〜 +60℃
オネジソケット
回り込み解除用のタグ(非表示)

オネジソケット

オネジソケット
オネジ 面図
回り込み解除用のタグ(非表示)
型式 ネジサイズ(T) A φD φF H 重量(g)
FGL22-SOM R 1/4 86 30 7.5 19 138
FGL23-SOM R 3/8 90 30 8 19 142

メネジソケット

メネジソケット
メネジソケット 図面
回り込み解除用のタグ(非表示)
型式 ネジサイズ(T) A φD H 重量(g)
FGL22-SOF Rc 1/4 83 30 19 149
FGL23-SOF Rc 3/8 83 30 21 150

タケノコソケット

タケノコソケット
タケノコソケット 図面
回り込み解除用のタグ(非表示)
型式 ホースサイズ A φC φD φF 重量(g)
FGL22-SOH 1/4" 103.5 9 30 5 136
FGL23-SOH 3/8" 107.5 11.3 30 7.5 140

ナットソケット

ナットソケット

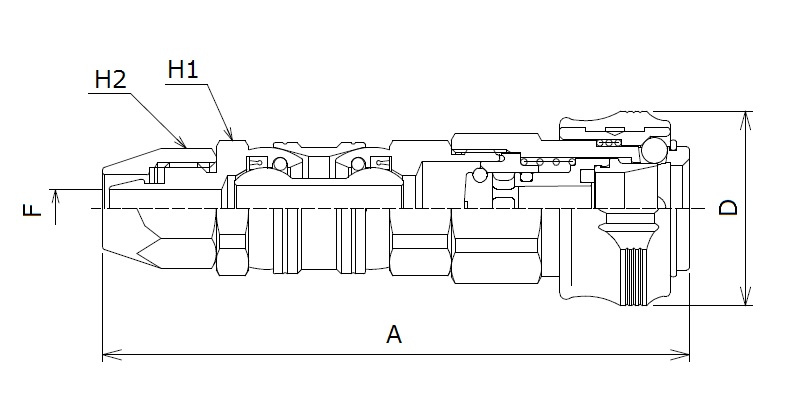

ナットソケット 図面
回り込み解除用のタグ(非表示)
型式 ホースサイズ A φD φF H1 H2 重量(g)
FGL65-SOC 6.5×10.0 90.5 30 5.7 19 16 149
FGL80-SOC 8.0×12.0 94 30 6.5 19 19 163
FGL85-SOC 8.5×12.5 94 30 6.5 19 19 163
