ダイフローソケット 特許取得済み

ボールバルブ構造による圧力損失を削減しエアーツールの性能も向上します。シンプル設計で有りながら無圧接続、残圧処理機能、自動プラグ抜け防止を装備。

本体材質 鋼鉄
最高使用圧力 1.0MPa
耐圧力 1.5MPa
シール材質 ニトリルゴム
使用温度範囲 -5℃ 〜 +60℃

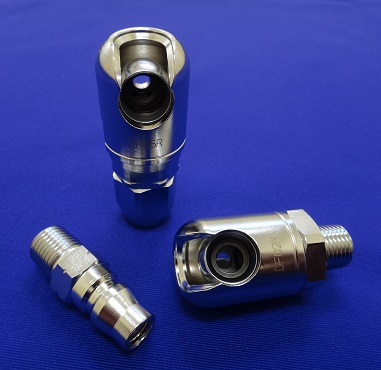

ダイフローソケット一覧
回り込み解除用のタグ(非表示)
ダイフローソケット 断面図
回り込み解除用のタグ(非表示)

ダイフローの接続方法

ダイフローの接続方法
回り込み解除用のタグ(非表示)

ダイフローの取り外し方法

ダイフローの取り外し方法
回り込み解除用のタグ(非表示)



オネジソケット
オネジソケット 図面
回り込み解除用のタグ(非表示)
型式 ネジサイズ(T) A φD F H 重量(g)
DF02M R 1/4 50 24 6 22 90
DF03M R 3/8 53 24 10 22 99
DF04M R 1/2 53 24 14 22 102
回り込み解除用のタグ(非表示)





メネジソケット
メネジソケット 図面
回り込み解除用のタグ(非表示)
型式 ネジサイズ(T) A φD H 重量(g)
DF02F Rc 1/4 41 24 22 88
DF03F Rc 3/8 47 24 22 92
DF04F Rc 1/2 49 24 26 108
回り込み解除用のタグ(非表示)





タケノコソケット
タケノコソケット 図面
回り込み解除用のタグ(非表示)
型式 ホースサイズ A C φD F H 重量(g)
DF02H 1/4" 62 9 24 5 22 90
DF03H 3/8" 64 11.3 24 7.5 22 91.5
DF04H 1/2" 67 15 24 9 22 103.5
回り込み解除用のタグ(非表示)





ナットソケット
ナットソケット 図面
回り込み解除用のタグ(非表示)
型式 ホースサイズ A φD F H1 H2 重量(g)
DF65 6.5×10.0 56 24 5.7 22 16 102
DF80 8.0×12.0 58 24 6.5 22 19 114
DF85 8.5×12.5 58 24 6.5 22 19 114
DF110 11.0×16.0 63 24 9.5 22 23 142
ロータリナットソケット
ロータリナットソケット 図面
回り込み解除用のタグ(非表示)
型式 ホースサイズ A φD F H1> H2 重量(g)
DF65R 6.5×10.0 61 24 5.7 19 16 108
DF80R 8.0×12.0 61 24 6.5 19 19 120
DF85R 8.5×12.5 61 24 6.5 19 19 120
DF110R 11.0×16.0 71 24 9.5 23 23 158
